¿QUE ES ESTO?. ¿ES UN CONECTOR 6P4C O UN RJ-14?

En España estamos mal acostumbrados a llamar a todos los conectores "RJ-lo-que-sea". Y resulta que esta denominación no es exacta. Os cuento:
Registered Jack (abreviadamente, RJ) una denominación de INTERFAZ (es decir de conector más utilización) creada por la empresa Americana Bell Systems. No es una denominación de CONECTOR.

Las denominaciones correctas de conector nos informan tanto del número de huecos (P) como de conctores ("uñitas" que ocupan esos huecos).  Ejemplos de denominaciones correctas de conector son 6P2c, 6P6c, 6P4c, etc.

Por lo tanto, el conector es realmente un 6P4C.

Es más: según el standard RJ, si utilizo el conector para conectar dos líneas telefónicas, usaré el standard RJ14, mientras que si lo uso para conectar un teléfono a la parte de extensiones de una PBX usaré el standard RJ-13.

Osea, que el conector es un 6p4C siempre. Si además lo utilizo para xconectar dos líneas telefónicas, seguirá siendo un 6P4C conectado según el standard RJ-14, mientras que si lo utilizo para conectar un teléfono a una extensión de una PBX será un 6P4C conectado según el interfaz RJ-13.

MULTIPLEXORES PASIVOS EN INSTALACIONES DE ICTS DE CPS Y CPTS: 1. ALTERNATIVAS ECONÓMICAS

Al montar las ICTs para CPs y CPTs se usa un multiplexor pasivo. Nosotros utilizamos el modelo 546501 de Televés, cuyo precio ronda los 45euros.

Es un buen producto que en principio permite certificar la instalación interior de usuario a categería 6, aunque hay que irlo haciendo boca por boca en la salida de ADSL. Estoy preparando una entrada de blog donde os explicaré el procedimiento, así como algunos puntos muy interesantes que surgieron cuando usamos un certificador de redes Fluke en la instalación.

Hoy vamos a hablar de una alternativa más económica (gracias a Flora y Daniel, los verdaderos autores de la idea). Se trata de usa un adaptador RJ45 de RDSI modificado, como el siguiente, cuyo precio ronda los 11 euros. Os pongo la foto y un posible enlace (hay varios en el mercado):

http://store.pcimagine.com/adaptador-rj45-de-rdsi-de-4-puertos-p-81103.html

Por supuesto, no es un multiplexor pasivo, sino un adaptador RDSI. Por ello, hay que abrirlo y quitarle las resistencias de terminación de 100 ohmios, que vienen incorporadas en la placa.

Y con eso ya tienes un multiplexor pasivo... que no certifica en cagtegoría 6, debido al hecho de que el adaptador RDSI solamente tiene las cuatro patillas internas conectadas en la placa.

No obstante, en estos tiempos de carencias, puede ser una magnífica alternativa para hacer prácticas en clase, actuando como "maqueta".

Muchas gracias a Daniel y Flora, de nuevo.

Como os decía, estoy preparando una segunda parte de este artículo  donde os contaré algo muy interesante acerca de la certificación con el multiplexor pasivo de televés. Pero eso será  en Septiembre, porque quiero hablar antes con Televés, y los meses de Julio y Agosto son mal momento. Además, voy a echar el cierre del blog por vacaciones, que también me las merezco. Como se suele decir, "a la vuelta, más y mejor".

Os deseo felices vacaciones a todos.

Carmelo Fernández.

AVERÍA EN LA BANDEJA DE FIBRA DEL REGISTRO SECUNDARIO

En una de las instalaciones de Fibra Óptica, los valores de atenuación entre el PI del RITI y la BAT se nos diaparaban.

Para localizar la avería introdujimos la fuente de luz láser desde el PI, y ¡Bingo!. Una gran luz roja apareció en la bandeja del registro secundario (PD). Ahí teneis la foto:

La avería consistía, sencillamente, en que el radio de curvatura dentro de una de las bandejas del Registro Secundario era menor del indicado (unos 2 cm, 10 veces el diámetro de la fibra).

Para corregirlo se debe introducir parte de la cubierta exterior de la fibra en la bandeja, y así te eliminas ese último esfuerzo mecánico para la fibra, que puede dar al traste con toda una instalación. Aquí veis como una mano mágica "empuja la fibra por el buen camino", y cómo la luz roja desaparece.

Y aqui veis el resultado final de la comprobación de atenuaciones. Un pasa clarísimo. Mucho menos de 2 dB en cada longitud de onda. Misión cumplida.

Carmelo Fernández.

¿Y QUÉ PASA CON LA TOMA DE TIERRA?

El RD 346/2011 nos dice que "cuando se instalen los distintos equipos (armarios, bastidores y demás estructuras metálicas accesibles), se creará una red mallada de equipotencialidad, que conecte las partes metálicas de todos ellos entre sí y al anillo del inmueble".

Una cosa de deberíamos hacer, y que en la práctica se olvida, es conectar ese anillo de tierra del RITI a los portarregletas en las instalaciones de telefonía para CPs. En la foto que se incluye podemos ver esa conexión. Deberíamos hacerla tanto en el regletero del PI en el Registro Principal del RITI como en los  portarregletas del Punto de Interconexión de todos los Registros Secundarios.

Haz click en la foto para verla en detalle.

La foto no es mía. La he cogido de la siguiente página (incluyo la dirección porque me parece lo ético y justo):

http://www.serviantena.es/page-I.C.T.-loc--sub-.html

No conozco de nada a esa empresa, pero si de verdad montan así, hay que felicitarles. Los que hayais instalado profesionalmente sabréis que en este mundillo hay muchas chapuzas (y buenos profesionales también, todo hay que decirlo).

Hay que usar un cable de toma de tierra, que irá conectado a la tierra del RITI, cada planta, cada casa, etc (y que, por supuesto, no "viaja" por las canalizaciones de la ICT, sino por las establecidas en el REBT). Pero ya sabéis que los cables multipar de ICTs pueden tener de un hilo de cobre. En este caso, hay que unir también dicho cable a los portarregletas.(cuidado: ese cable no es el hilo de rasgado, claro, sino un cable de puesta a tierra). En breve os pondré fotos mías usandolo en las ICTs.

Pues eso: a hacer bien las cosas. No cuesta tanto. Muchas veces es cuestión de que nos abran los ojos.

Carmelo Fernández.

CONECTORES PARA FIBRA PULIDO PC Y PULIDO APC

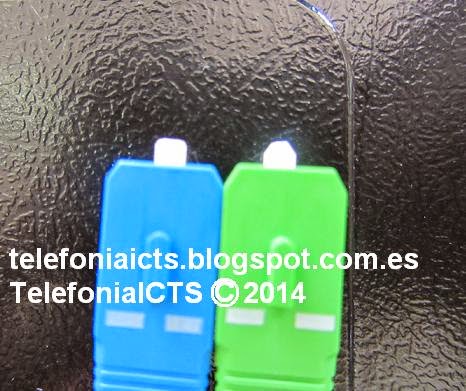

En la "nueva" ICT (RD 346/2011) hay que utilizar conectores ST con pulido APC, eso lo sabemos todos. Lo que quizá no hayamos hecho es comparar los de pulido PC con los APC. En el curso de profesores fotografiamos ambos, y se ven claramente las diferencias entre ellos en esta foto:

Comparad la forma de los conectores "tradicionales" con pulido PC (a la izquierda en la foto), con la forma de los APC (a la derecha), así como al ángulo de ambos.

También pudimos comprobar que si intentas meter un conector SC PC en un adaptador hembra-hembra SC-SC para conectores APC, forzábamos éste. Eso dio lugar a un fallo de funcionamiento en el PAU de fibra óptica, al instalar la ICT de fibra. Localizamos el fallo, y éste estaba en el adaptador..

Pues eso: cuidado con los pigtail o conectores ST/PC para ICTs. No es solamente que no estén dentro de la norma (RD 346/2011). Es que sencillamente no se pueden usar porque fuerzan los adaptadores de las BAT.

Carmelo Fernández.

¿PUEDO USAR UN RACK COMO REGISTRO PRINCIPAL DEL RITI EN INSTALACIONES CON CABLES DE PARES TRENZADOS?

Muchos centros tienen a su disposición los típicos racks (19"), donde hacen prácticas de SCE. La cuestión es: ¿puedo usarlos como Registro Principal para CPTs en ICTs?.

La respuesta es: sí, pero en lugar de un patch, estás obligado por el Rd 346/2011 a usar un PANEL VACÍO, como el siguiente:

El motivo es que el RD 346/2011 deja claro que el PI (punto de interconexión) deberá estar constituido por un panel repartidor dotado con tantos conectores hembra miniatura RJ-45 categoría 6 como acometidas de pares trenzados constituyan la red de distribución para la edificación. la palabra calve es MINIATURA. Si somos totalmente puristas con la interpretación, los patch pannel tradicionales no están constituidos por conectores hembra miniatura, sino por una placa con varias salidas hembra RJ-45 (de miniatura nada). Lo totalmente correcto de acuerdo con la normativa es usar esos conectores individuales y acoplarlos al panel vacío.

Ramiro (muchas gracias) nos trajo información de Telelectra Centro, S.A., como ejemplo. Si buscais en google, aparecen muchos fabricantes. Por ejemplo:

http://www.cablecom.es/es/887-panel-vac%C3%ADo-19-de-24-ports-fleximax.html

Como veis, su precio puede rondar los 20 euros. No está mal para aprovechar los racks que tenemos por ahí para ICTs.

Carmelo Fernández.
